隔墙的骨架设计

隔墙的骨架设计

荷载

所有轻钢龙骨纸面石膏板隔墙仅适用于建筑物内非承重场合。为更为合规、合理地设计墙体骨架,一般会假定一个特定的均布侧向荷载,这个假设的均布荷载的大小依据墙体使用场合的不同会有变化,常用的有:

240pa(5.0psf)用于住宅、酒店、办公场合的墙体和普通管道井墙体等;

360pa(7.5psf)用于公共场所和低速电梯井道墙体等;

480pa(10psf)用于特殊要求的场所和高速电梯井道墙体等;

荷载值也可取自于不同的技术规格书要求,或电梯厂家的提供。

系统刚度

区别于英标BS5234-2:1992将墙体划分不同级别(如LD、MD、HD、SD),并辅以不同测试标准。国标中将室内轻钢龙骨体系吊顶、隔墙的系统刚度校核拆分为二。其一,在设计过程中须以正常使用极限状态验算墙体龙骨最大变形(见下公式一);变形限制量一般为L/240、L/360,如无技术规格书特别规定,具体可按下表实施。其二,在产品测试中引用《建筑用轻钢龙骨》(GB/T 11981-2008)控制墙体抗冲击试验及吊顶静载荷试验得出的最大变形量及残余变形量,又以《纸面石膏板》(GB/T 9775-2008)控制面板抗冲击性能。

(公式一):V/H=5qH3/384EItot≤Rdef

常用墙体变形控制要求

应力校核

除了需要在正常使用状态下验算骨架系统的刚度,我们还需要在极限应力状态下比对龙骨截面的最大应力与所用龙骨钢号对应的许用应力。其中许用应力一般会以龙钢带最大破坏应力除以安全系数的方式确定。至于最大应力的确定,隔墙系统一般以简支压弯构件的形式确定最大应力见下(公式二)

(公式二):(N1+N2)/A+M1/Wx+M2/Wx≤[f]

最大高度

优时吉博罗石膏板隔墙结构安全的核心指标为“最大高度”,由上述计算得出。隔墙在实际使用中,不得超过手册中规定允许的“最大高度限制”。

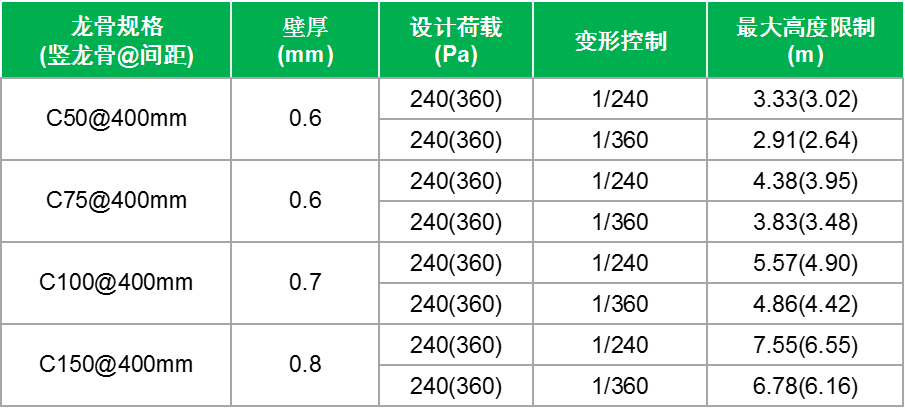

常用隔墙系统龙骨骨架设计表

注:上表数据为双面单层石膏板数据,其他规格墙体的骨架最大限制高度请咨询优时吉博罗技术热线。

超高墙

业内没有一个确定的,官方的数值界定超高墙。优时吉博罗一般以150系列竖龙骨所能达到的最大墙体建造高度极限来界定,约10m,即超过10m高的墙体我们称之为超高墙。

超高墙的高度因为超出了轻钢龙骨所能构筑的极限高度,需要辅以型钢钢架来分隔或支撑墙体,所以无论其设计方法、构造样式、节点设计还是施工方法都与一般轻钢龙骨墙体不同。如有相关需求,请与我们联系。
